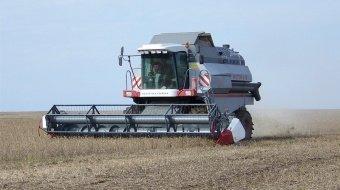

Жатки низкого среза универсальные Float Stream

  • по запросу

  • Ширина захватаШирина захватаШирина захватаШирина захватаКопирование рельефаВысота срезаГарантия

    Унифицированные с моделью POWER STREAM жатки низкого среза FLOAT STREAM обеспечивают скашивание зерновых, колосовых, крупяных, зернобобовых культур и льна. Минимальное расстояние от поверхности поля до режущих элементов позволяет особенно эффективно убирать полеглые растения, а также сою или нут с низким расположением первых бобов. «Плавающий нож» жатки производит скашивание на высоте 30 мм, хорошо адаптируясь к рельефу любой сложности, как в продольном, так и в поперечном  направлениях.

    Благодаря механизму копирования поверхности Float Stream исключают проблему механического травмирования зерен. Эргономичное днище, состоящее из ряда пружинных щитков, реагирует на любые изменения рельефа,  а специальные электронные датчики, передают информацию на комбайн, оборудованный  электрогидравлической системой копирования поверхности (СКРП).

    Широкий модельный ряд (5, 6, 7, 9 или 11 метров) позволяет подобрать оптимальную жатку под имеющийся комбайн и агрофон убираемого поля. Для мягкого подъема стеблей полеглых, спутанных, прибитых градом зерновых и зернобобовых культур рекомендуется использовать комплект стеблеподъемников, поставляемый по отдельному заказу.

    Особенностью комбайновой уборки сои является необходимость скашивать ее на низком срезе и на влажной мягкой почве. Float Stream прекрасно справляется с этой задачей, благодаря опорным башмакам с накладками из полиамида, расположенным по всей площади днища жатки, гибкому (плавающему) ножу и механизмам копирования поверхности.

    Жатка предназначена для агрегатирования как с самоходными зерноуборочными комбайнами Ростсельмаш, так и с комбайнами импортного производства.

    Опции:

    • Комплект стеблеподъемников

    Качественные преимущества унифицированной жатки низкого среза Float Stream

    Универсальность
    Универсальность
    Требования, предъявляемые к уборке зерновых культур, отличаются от требований к зернобобовым, ввиду их биологических отличий. Возможность работы в двух режимах: «плавающем» и «жестком» - позволяет адаптировать жатку к различным условиям уборки и особенностям агрокультур.
    Надежность
    Надежность
    Пластиковые пальцы, установленные на граблинах мотовила, уменьшают вероятность выхода из строя режущего аппарата при работе жатки в режиме с «плавающим» ножом.
    Долговечность
    Долговечность
    Привод режущего бруса – ременной контур с качающимся приводным валом. Такая простая и надежная конструкция снижает нагрузки на редуктор привода ножа, увеличивает долговечность ремня и редуктора.
    Широкий диапазон копирования
    Широкий диапазон копирования
    Режущий аппарат, установленный на подпружиненных рычагах в режиме с гибким («плавающим») ножом, способен копировать рельеф поля в диапазоне до 100 мм, повторяя все его неровности, что минимизирует потери.
    Защита от повреждений
    Защита от повреждений
    Особая форма камнеотбойников облегчает движение скошенной массы и улучшает копирование поверхности почвы, предотвращая забивание и повреждение сегментов режущего аппарата и копирующего днища.
    Удобство эксплуатации
    Удобство эксплуатации
    На боковинах жатки серии FS установлены гидроцилиндры дистанционного перевода режима работы режущего аппарата с «плавающего» на «жесткий» и наоборот. Гидроцилиндры управляются с рабочего места оператора, что повышает удобство эксплуатации и снижает трудоемкость перевода режимов.
    Надежный срез
    Надежный срез
    На жатке установлен режущий аппарат и планетарный редуктор, который обеспечивает надежный срез даже при влажной уборке. Сегменты ножей легко заменяются без демонтажа всего режущего аппарата.
    СКРП
    СКРП
    Система копирования рельефа поля (СКРП) – осуществляется с помощью установленных датчиков к «щупам» системы копирования жатки. Они передают изменение напряжения при копировании в бортовой компьютер комбайна, который управляет гидроцилиндрами, установленными на наклонной камере.
    СКРП
    Удобство настройки СКРП
    Для снижения затрат времени на изменение режима работы СКРП из «соевого» в «зерновой» и обратно, осуществляется при помощи переключателя, расположенного на ветровом щите жатки. На крышке нанесены положения:
    «С» - соевый
    «З» - зерновой
    Это несомненно облегчает эксплуатацию машины.
    Адаптация к скорости
    Адаптация к скорости
    Установлен гидропривод мотовила с функцией синхропривода (для линейки комбайнов РСМ), что дает возможность автоматически изменять обороты мотовила в зависимости от скорости движения комбайна. Это решение гарантирует уверенную и равномерную подачу массы в наклонную камеру комбайна.
    Адаптация к скорости
    Регулировка параметров копирования
    Жатки RSM FS имеют возможность регулировки параметров копирования работы ножевого аппарата в «соевом» («плавающем») режиме, благодаря установке в механизм крепления ножа торсиона. Такое решение позволяет наиболее оптимально подобрать усилие и скорость реакции опорной поверхности ножевой полосы при работе с различным агрофоном.
    Уборка льна
    Уборка льна
    Жатка может применяться для уборки льна при оснащении режущего механизма специальным дополнительным комплектом (опционально), включающим сегмент с гладкой кромкой ножа.
    Технические характеристики
    Модель Float Stream FS-500 FS-600 FS-700 FS-900 FS-1074
    Ширина захвата (конструкционная), мм 5 000 6 000 7 000 9 000 10 740
    Масса сухой жатки (конструкционная), не более, кг 1 700 1 950 2 350 2 800 3 200
    Рабочая скорость движения, км/ч, до
    - в режиме «с жестким ножом»;
    - в режиме «с плавающим ножом»

    9
    7
    Установочная высота среза «жестким» ножом, мм 40-100-140
    Минимальная установочная высота среза при уборке сои, мм 30
    Диапазон копирования режущего аппарата относительно каркаса, мм от 0 до 100
    Габаритные размеры жатки в рабочем положении, мм, не более
    -длина 3200
    -ширина 5 500 6 500 7 500 9 500 11 240
    -высота 2 400
    Частота вращения мотовила, об/мин 14…55
    Мотовило Лопастное, эксцентриковое с пружинными пальцами
    Управление рабочими органами жатки:
    - подъем и опускание жатки;
    - вертикальное и горизонтальное перемещение мотовила;
    - изменение частоты вращения мотовила
    Электрогидравлическое
    (с рабочего места комбайнера)
    Делители Прутковые
    Автоматическое копирование рельефа поля в поперечном и продольном направлениях Рычажно-пружинным механизмом уравновешивания или СКРП
